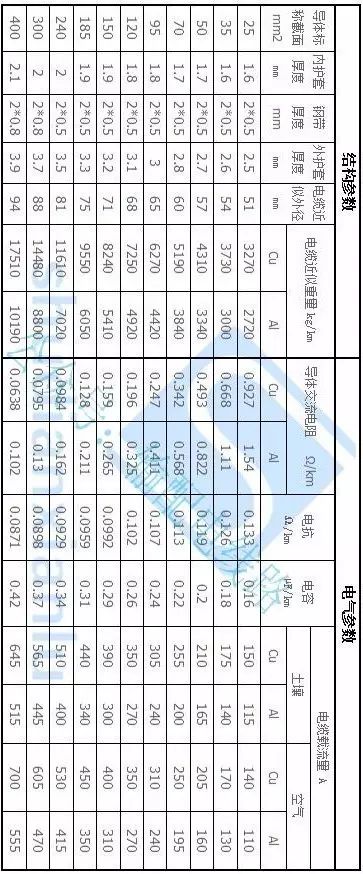

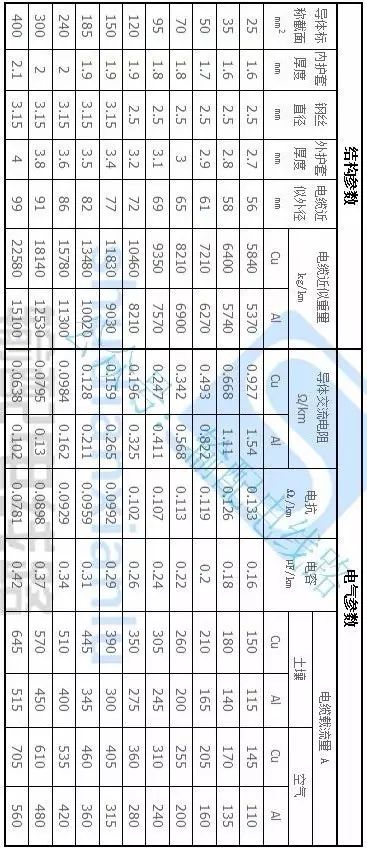

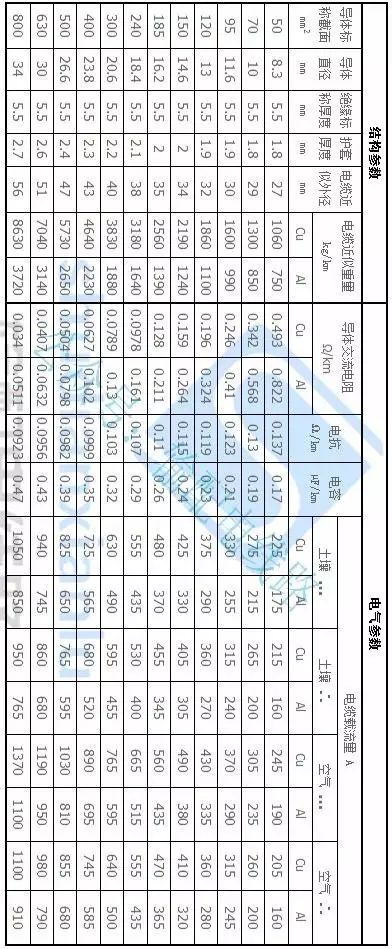

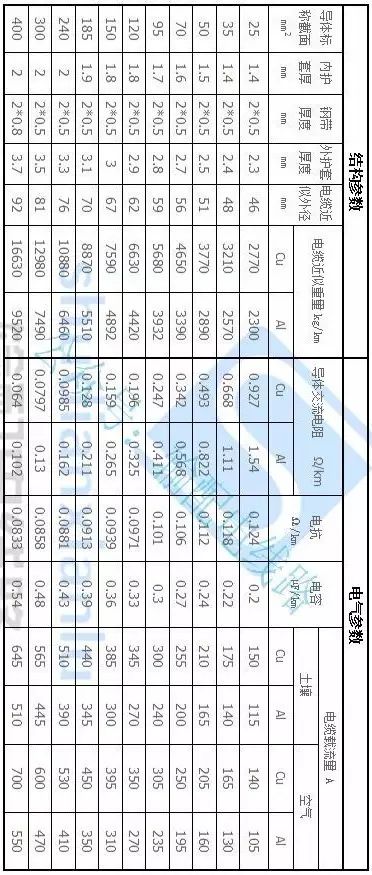

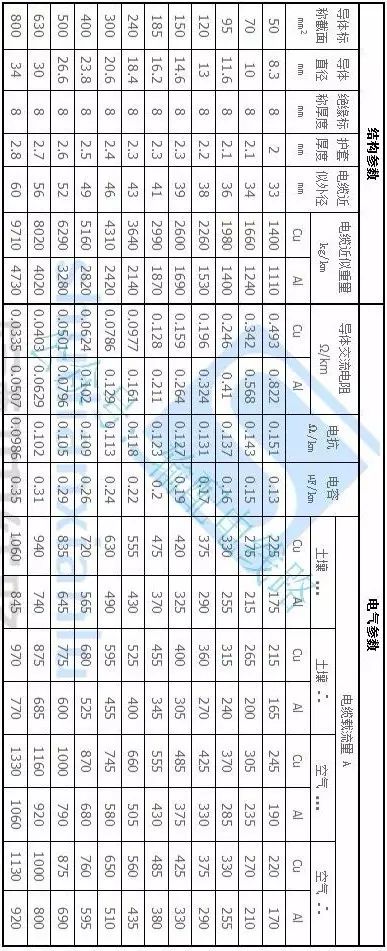

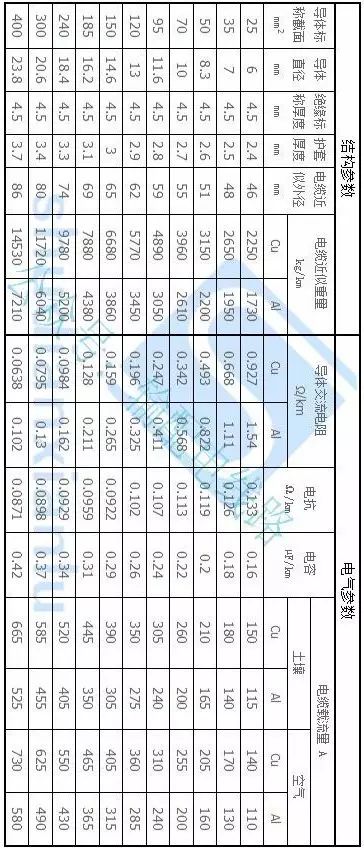

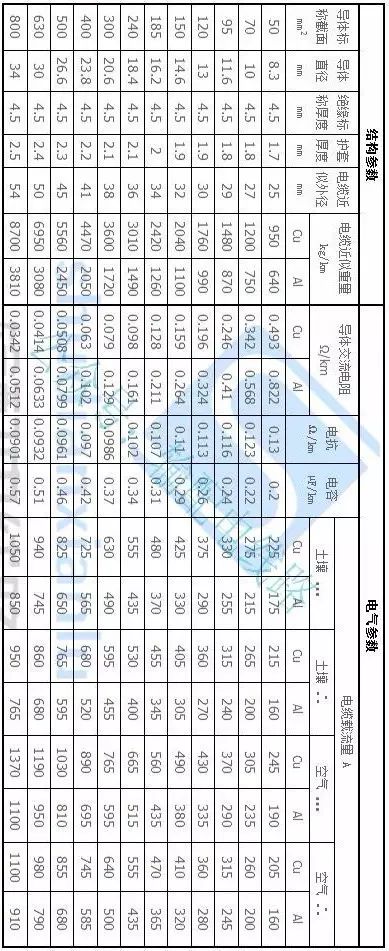

10-35KV电缆的电气参数（含载流量、交流电阻、电容、电抗等）

时间：2021-01-02 16:51 点击次数：

10kV电力电缆持续载流量在GB 50217 附录C 有相关规定(规范规定是最小值，企业生产的产品一般比规程规定的值稍大)，小编将该部分摘录分享过，见>>《10kV及以下常用电力电缆允许100％持续载流量》，35kV见《35kV交联聚乙烯绝缘电力电缆型号及参数》，20kV还未进行相关介绍过，对于电缆在不同环境温度、不同土壤、土中直埋多根并行敷设、空气中单层多根并行敷设及电缆桥架上无间距配置多层并列敷设时电缆载流量的校正见《35kV及以下电缆敷设条件不同时电缆允许持续载流量的校正系数》。

1. 使用特性

●工频额定电压U0/U为8.7/10kV~18/30kV。

●电缆导体的最高允许工作温度：90℃。

●短路时（最长时间不超过5s）电缆导体的最高温度不超过250℃。

● 电缆弯曲直径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。

2. 电缆额定电压的选择

●电缆的额定电压应适合于电缆系统的运行状况，用U0/U（Um） kV表示。

● U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；

● U－电缆设计用的导体间的额定工频电压；

● Um－设备可承受的“最高系统电压”的最大值。

三相系统用电缆的U0值推荐如下表：

*： A类系统──该类系统任何一相导体与地和接地导体接触时，能在1min内与系统分离；

B类系统──该类系统可在单相接地故障短时运行，但在任何情况下最长运行时间不超过8h，每年接地故障总持续时间不超过125h；

C类系统──不属于A类、B类的系统。

3. 电缆的型号

型号	名称	使用范围
YJV	铜芯交联聚乙烯绝缘氯乙烯护套电力电缆	室内、隧道及电缆沟等场所，不能承受机械外力。单芯电缆不允许敷设在磁性管道中。
YJLV	铝芯交联聚乙烯绝缘乙烯护套电力电缆
YJY	铜芯交联聚乙烯绝缘氯乙烯护套电力电缆
YJLY	铝芯交联聚乙烯绝缘氯乙烯护套电力电缆
YJV22	铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆	室内、隧道、电缆沟内，或埋地敷设等，能承受一定机械外力，但不能承受大的拉力。
YJLV22	铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23	铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJLV23	铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV32	铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆	室内、隧道、电缆沟、竖井或埋地敷设等，能承受机械外力和一定的拉力。
YJLV32	铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJV33	铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJVY33	铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
